Hur förbättrar 50,8*200 Ti flytbollen med högre tryck vätskenivåmätningsnoggrannheten i extrema miljöer?

1. Kärnteknisk utmaning inom högtrycksnivåmätning

Noggrann mätning av vätskenivån i industriella miljöer utgör en formidabel teknisk utmaning som intensifieras när driftstrycket ökar. Traditionella flytbaserade nivåsensorer kämpar ofta för att bibehålla tillförlitlig prestanda när de utsätts för tryck som överstiger 10 MPa, där materialdeformation, flytkraftsförskjutningar och mekaniskt slitage kan äventyra mätintegriteten. De50,8*200 Ti Float Ball med högre trycklöser dessa utmaningar direkt genom en kombination av avancerat materialval och precisionstillverkning.

När en flytboll verkar i ett trycksatt kärl måste flera fysiska fenomen hanteras noggrant. Det hydrostatiska trycket som utövas på flottörens yta ökar proportionellt med djupet och systemtrycket, vilket potentiellt kan orsaka dimensionsförändringar som förändrar flottörens förskjutningsegenskaper. Dessutom kan processvätskans densitet variera med temperatur och tryck, vilket påverkar den flytkraft som flottören upplever. Dessa faktorer bestämmer tillsammans noggrannheten och repeterbarheten av nivåmätningar.

Ingenjörer som konstruerar nivåmätsystem måste därför beakta inte bara det nominella drifttrycket utan även hela intervallet av tryckfluktuationer, temperaturvariationer och vätskeegenskapersförändringar som inträffar under normal drift. Flottörens förmåga att bibehålla sin geometriska profil under dessa varierande förhållanden är avgörande för konsekvent mätresultat.

2. Titan som ett strategiskt material för konstruktion av flytbollar

Valet av titan som det primära materialet för50,8*200 Ti Float Ball med högre tryckgrundar sig i metallens exceptionella kombination av mekaniska och kemiska egenskaper. Titan erbjuder ett förhållande mellan styrka och vikt som överträffar de flesta tekniska legeringar, vilket gör det till en idealisk kandidat för komponenter som måste förbli lätta samtidigt som de tål betydande yttre tryck.

En av de viktigaste fördelarna med titan i denna applikation är dess enastående korrosionsbeständighet. Till skillnad från rostfritt stål, som kan drabbas av grop- och spaltkorrosion i kloridrika miljöer, bildar titan ett stabilt, självläkande oxidskikt som skyddar den underliggande metallen från aggressiva kemiska angrepp. Denna egenskap är särskilt värdefull i tillämpningar som involverar havsvatten, saltlösning eller sura processströmmar där andra material snabbt skulle brytas ned.

Dessutom är titans värmeutvidgningskoefficient betydligt lägre än för många alternativa material. Denna egenskap säkerställer att flottörens dimensioner förblir stabila över temperaturvariationer, vilket förhindrar förändringar i förskjutningsvolymen som kan leda till mätfel. Materialets icke-magnetiska natur eliminerar också störningar med magnetiska kopplingssystem som används i många nivåmätare, vilket säkerställer tillförlitlig signalöverföring från flottören till den externa indikatorn.

• Överlägsen korrosionsbeständighet i aggressiva kemiska miljöer, inklusive klorider och syror
• Högt hållfasthet-till-viktförhållande möjliggör robust konstruktion utan överdriven massa
• Låg termisk expansionskoefficient som säkerställer dimensionsstabilitet över temperaturområden
• Icke-magnetiska egenskaper som förhindrar interferens med magnetiska nivåmätare
• Utmärkt utmattningsbeständighet som stödjer långvarig cyklisk drift utan försämring

3. Precisionsmått och flytegenskaper

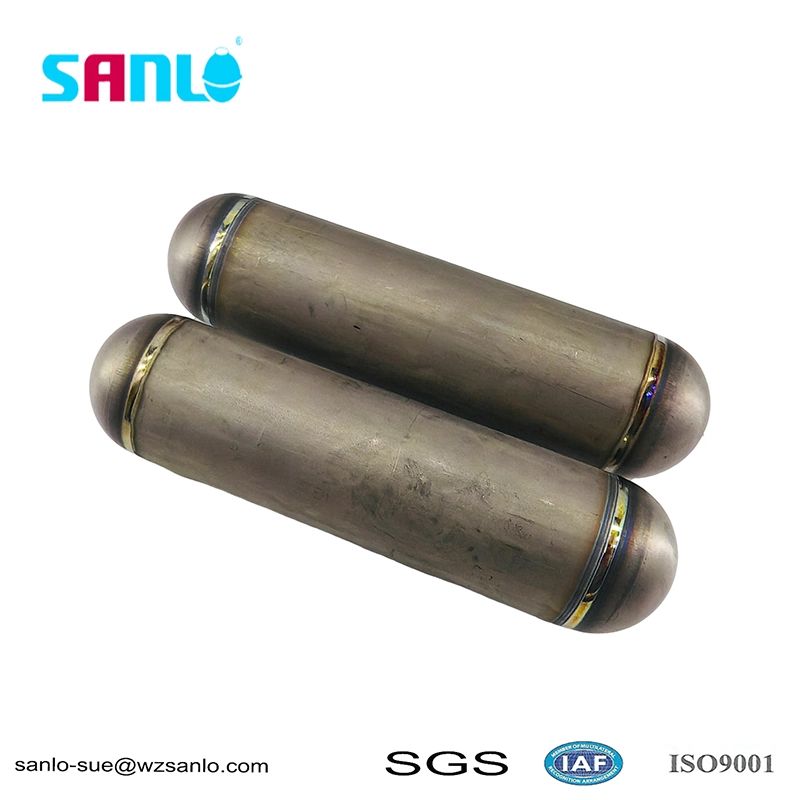

Den numeriska beteckningen för 50,8*200 Ti Float Ball med högre tryck förmedlar exakt dimensionsinformation som direkt påverkar dess prestandaegenskaper. Diametern 50,8 mm och längden på 200 mm representerar noggrant beräknade proportioner som optimerar flottörens deplacementvolym samtidigt som kompatibiliteten bibehålls med standardnivåmätarens dimensioner.

Flytkraft, den uppåtriktade kraften som gör det möjligt för flottören att spåra förändringar i vätskenivån, bestäms av volymen vätska som förskjuts av den nedsänkta delen av flottören. För en cylindrisk flottör med halvsfäriska eller elliptiska ändar är den totala deplacementvolymen en funktion av flottörens totala dimensioner och processvätskans densitet. 50,8*200-konfigurationen ger en deplacementvolym som genererar tillräcklig flytkraft för att övervinna flottörens vikt samtidigt som den förblir känslig för relativt små nivåförändringar.

I högtryckstillämpningar ökar densiteten hos processvätskan vanligtvis med trycket, vilket i sin tur ökar den flytkraft som verkar på flottören. Detta fenomen måste beaktas under systemkalibreringen för att säkerställa korrekt nivåindikering över hela tryckområdet. Tillverkningsprocessen säkerställer snäva dimensionella toleranser, så varje enhet ger konsekventa flytegenskaper som möjliggör förutsägbart systembeteende.

4. Operativa fördelar i system med magnetiska klaffnivåmätare

Magnetiska klaffnivåmätare representerar en av de mest använda teknikerna för nivåmätning i industriella applikationer, och erbjuder tillförlitlig, visuell indikering av vätskenivåer utan att kräva elektrisk kraft vid mätpunkten. De50,8*200 Ti Float Ball med högre tryckfungerar som avkänningselementet i dessa system och omvandlar vätskenivåförändringar till mekanisk rörelse som överförs genom en magnetisk koppling till en extern indikator.

Flottörens magnetiska system består vanligtvis av permanentmagneter inbäddade i flottörkroppen eller fästa vid en magnetisk hylsa som rör sig med flottören. När vätskenivån stiger eller sjunker, rör sig flottören vertikalt i mätkammaren, och det magnetiska fältet som den genererar aktiverar externa magnetiska flikar eller en kontinuerlig indikator. Precisionen hos detta system beror kritiskt på flottörens förmåga att spåra nivåförändringar exakt och utan att fastna eller binda.

Flera driftsfördelar utmärker titanflottan i denna applikation. För det första förhindrar materialets släta ytfinish och korrosionsbeständighet uppbyggnad av avlagringar eller avlagringar som kan hindra flytrörelsen. För det andra säkerställer flottörens konsekventa flytkraft att den reagerar på nivåförändringar med minimal hysteres, vilket ger exakt spårning i både stigande och fallande nivåförhållanden. För det tredje, flottörens mekaniska robusthet gör det möjligt för den att motstå de hydrauliska krafter som uppstår vid snabba nivåförändringar eller processstörningar.

• Pålitlig magnetisk kopplingsöverföring för exakt extern indikering
• Minimal friktion och slitage för förlängd livslängd
• Konsekvent respons på nivåförändringar över hela driftområdet
• Kompatibilitet med olika design av magnetiska flikindikatorer
• Minskade underhållskrav jämfört med alternativa flytmaterial

5. Jämförande analys: Titan vs. rostfritt stål och polymerflottor

När man väljer en flytkula för högtrycksnivåmätning, utvärderar ingenjörer vanligtvis flera materialalternativ, var och en med distinkta fördelar och begränsningar. Titanfloat ball upptar en specifik prestandanisch som gör den till det föredragna valet för många krävande applikationer, särskilt de som involverar korrosiva media eller extrema driftsförhållanden.

Flytarna i rostfritt stål, även om de används ofta och är kostnadseffektiva, möter begränsningar i mycket korrosiva miljöer. Kloridinducerad spänningskorrosionssprickning och gropfrätning kan äventyra integriteten hos flottörer av rostfritt stål, särskilt vid förhöjda temperaturer. Dessutom kräver den högre densiteten hos rostfritt stål större flytvolymer för att uppnå samma flytkraft, vilket potentiellt begränsar kompatibiliteten med utrymmesbegränsade mätkammare.

Polymerflottor, som de som är gjorda av PTFE eller PEEK, erbjuder utmärkt kemisk resistens och lätt konstruktion. Emellertid är deras mekaniska hållfasthet och dimensionella stabilitet vid förhöjda temperaturer och tryck i allmänhet sämre än metalliska alternativ. Polymerflottörer kan också absorbera processvätskor med tiden, vilket förändrar deras flytegenskaper och äventyrar mätnoggrannheten.

Titanflottor kombinerar korrosionsbeständigheten hos premiumpolymerer med metallernas mekaniska styrka och dimensionella stabilitet. Materialets låga densitet möjliggör kompakta flytkonstruktioner som passar in i standardkammare samtidigt som de ger tillräcklig flytkraft för tillförlitlig nivåspårning. För tillämpningar som involverar havsvatten, saltlösning, klor eller sura processströmmar, erbjuder titan en skyddsnivå som rostfritt stål inte kan matcha.
